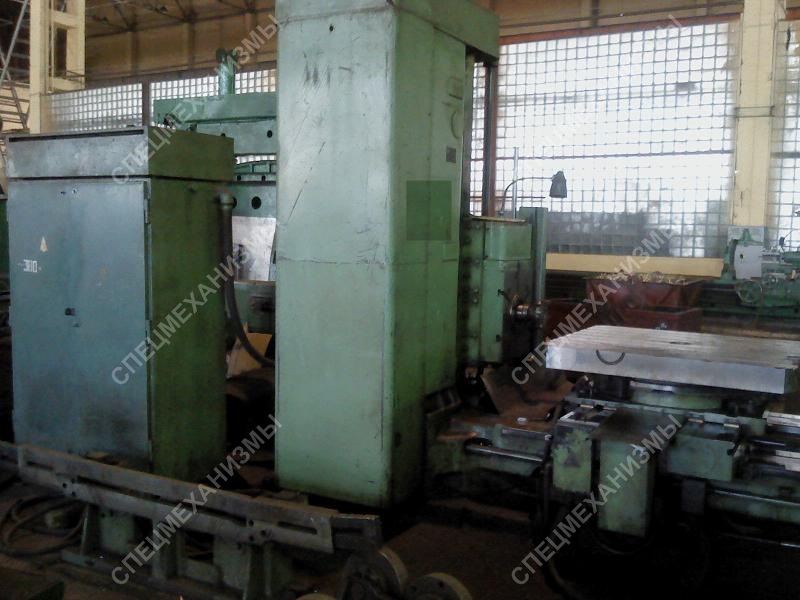

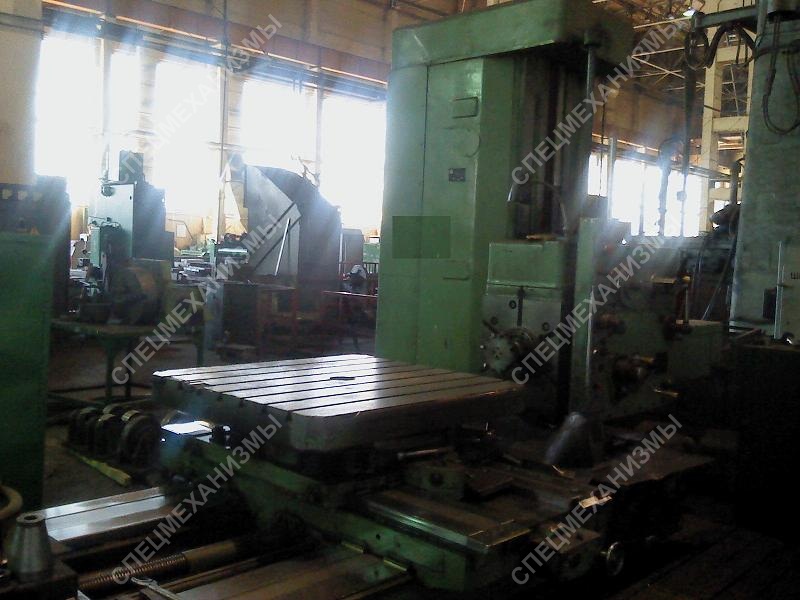

Станок горизонтально-расточной мод. 2622

Стоимость: Уточняйте

Горизонтально-расточной станок мод. 2622 предназначен для обработки с высокой точностью диаметральных размеров корпусных деталей и обеспечение точности межосевых расстояний базовых отверстий корпусных деталей.

Горизонтально-расточной станок мод. 2622 позволяет:
  • обрабатывать цилиндрические отверстия или осевой подачей шпинделя или продольной подачей стола;
  • фрезеровать торцовые поверхности деталей поперечной подачей стола или вертикальной подачей шпиндельной бабки;
  • обрабатывать резцом торцовые поверхности деталей;
  • нарезать резьбы резцом осевой подачей шпинделя;
  • применять прогрессивный инструмент для сверления, растачивания, зенкерования, развертывания отверстий.
Особенности горизонтально-расточного станка мод. 2622.
  • высокая жесткость за счет: ширины станины, сечения передней стойки, поворотного стола, саней, ширины их направляющих и диаметра расточного шпинделя, применения точных подшипников с предварительным натягом и механизмов зажима всех движущихся узлов;
  • высокая виброустойчивость, благодаря: улучшенным опорам шпинделя, более короткой хвостовой части шпиндельной бабки и применении сбалансированного главного электродвигателя;
  • высокая точность обработки деталей за счет уменьшения допусков при изготовлении основных деталей станка, повышения износостойкости трущихся поверхностей;

Технические характеристики:
Шпиндельная бабка и шпиндель:
Диаметр шпинделя, мм 110
Наибольшее горизонтальное (осевое) перемещение шпинделя, мм 710
Наибольшее вертикальное перемещение шпиндельной бабки, мм 1000
Ускоренное перемещение шпиндельной бабки, м/мин 2,2
Частота вращения шпинделя, об/мин 12,5...1600
Количество скоростей шпинделя 22
Крутящий момент шпинделя, Нм 3000
Наибольший диаметр расточки шпинделем, мм 320
Наибольший диаметр сверла (по конусу), мм 80
Планшайба и радиальный суппорт:
Диаметр планшайбы, мм -
Частота вращения планшайбы, об/мин -
Наибольшее перемещение суппорта планшайбы, мм -
Наибольший диаметр расточки суппортом планшайбы, мм -
Наибольшая длина расточки и обточки суппортом планшайбы, мм -
Диаметр торцевой обточки суппортом планшайбы, мм -
Стол поворотный:
Размеры поворотного стола, мм 1120х900
Наибольшее перемещение (продольное, поперечное) 1150, 1000
Грузоподъемность поворотного стола, кг 2000
Число Т-образных пазов стола, шт 7
Общие:
Мощность главного привода, кВт 7,5/10
Габартные размеры станка, мм 5510х3200х3012
Масса, кг 11800
